集装箱式预制舱(开关站)

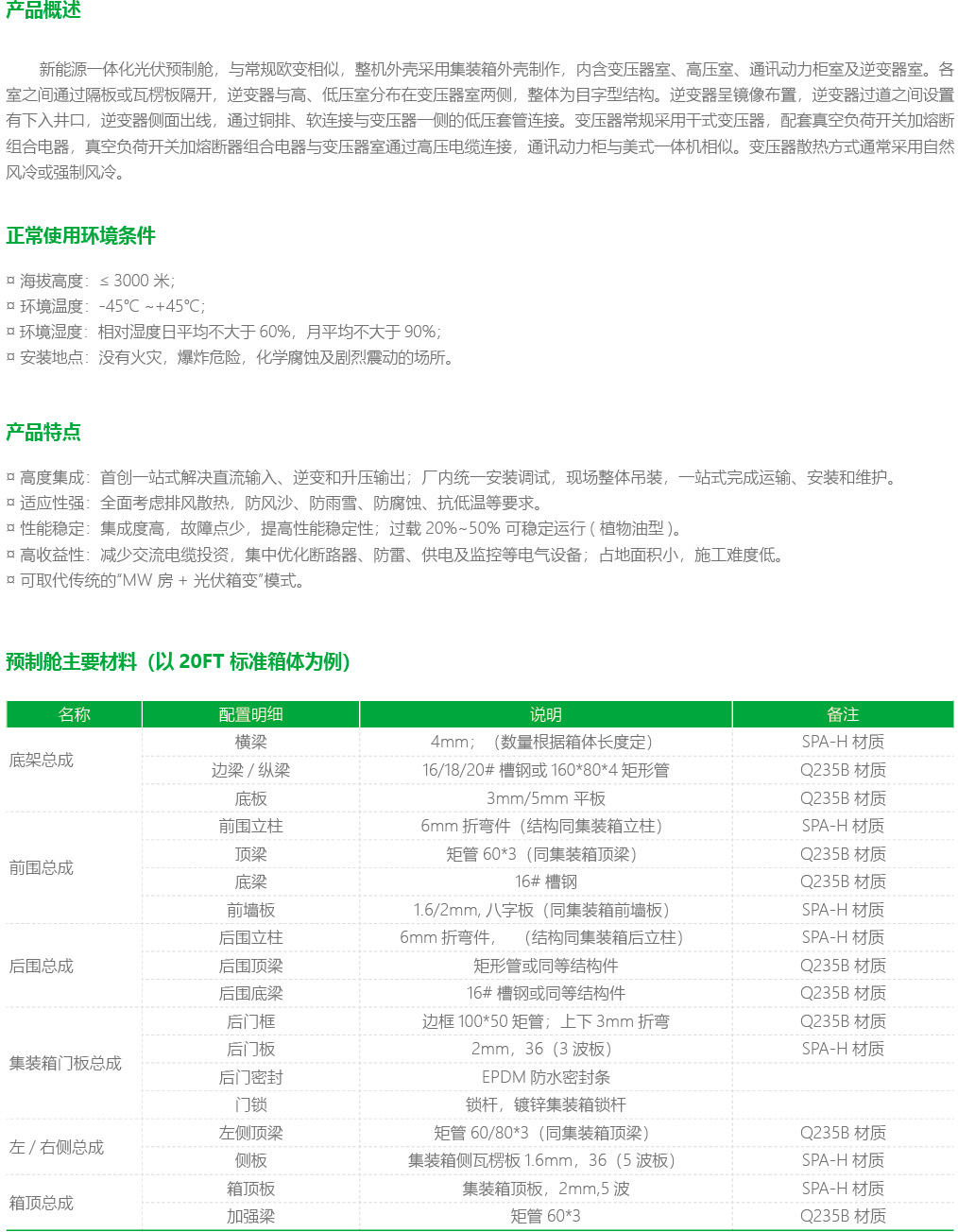

新能源一体化光伏预制舱，与常规欧变相似，整机外壳采用集装箱外壳制作，内含变压器室、高压室、通讯动力柜室及逆变器室。各室之间通过隔板或瓦楞板隔开,逆变器与高、低压室分布在变压器室两侧，整体为目字型结构。逆变器呈镜像布置,逆变器过道之间设置有下入井口，逆变器侧面出线,通过铜排、软连接与变压器一侧的低压套管连接。变压器常规采用干式变压器，配套真空负荷开关加熔断组合电器，真空负荷开关加熔断器组合电器与变压器室通过高压电缆连接，通讯动力柜与美式一体机相似。压器散热方式通常采用自然风冷或强制风冷。
